Xi lanh nâng khí: Định cỡ, lựa chọn, lắp đặt và vận hành êm ái cho ghế ngồi và tủ

Xi lanh nâng khí có thể điều chỉnh cho ghế văn phòng : Thiết lập công thái học, an toàn và chính xác

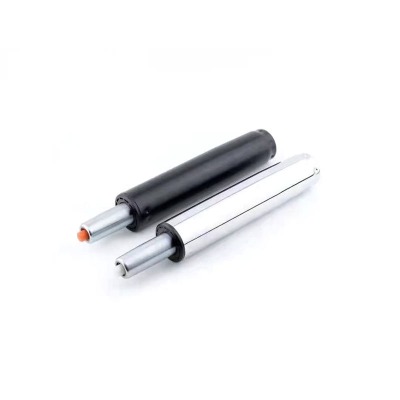

Xi lanh nâng khí — đôi khi được gọi là lò xo khí hoặc cột khí nén — là một thiết bị kín lưu trữ năng lượng trong nitơ nén và điều khiển chuyển động bằng một van nhỏ bên trong. Ở chỗ ngồi văn phòng, có thể điều chỉnh xi lanh nâng khí cho ghế văn phòng cho phép thay đổi độ cao một cách mượt mà đồng thời hỗ trợ trọng lượng của người dùng để có thể điều chỉnh tư thế với độ chính xác đến từng milimet. Khi tay cầm được kéo, van sẽ mở ra trong thời gian ngắn và để áp suất cân bằng trên piston, cho phép ghế di chuyển; khi tay cầm được thả ra, van sẽ đóng lại và vị trí đã chọn được giữ nguyên. Cơ chế đơn giản này, khi có kích thước phù hợp, sẽ loại bỏ tình trạng “trôi dạt” trong ngày và ngăn chặn các điểm dừng chói tai gây mỏi lưng dưới.

Mục tiêu công thái học và tại sao chúng quan trọng

Mục tiêu chính là đặt người dùng sao cho đùi gần như song song với sàn, bàn chân đặt phẳng và khuỷu tay lơ lửng ngay trên mặt bàn khi vai thả lỏng. Để đạt được các mục tiêu đó cho nhiều đối tượng, hãy chọn hành trình đủ dài để phục vụ cả người dùng thấp hơn và cao hơn cũng như loại lực cân bằng khối lượng tổng hợp của người dùng, chỗ ngồi và cơ chế. Xi lanh quá mạnh sẽ cản trở việc hạ thấp và có thể “nổi” lên trên khi người dùng dỡ một phần trọng lượng của ghế; một hình trụ quá yếu sẽ chìm từ từ ngay cả khi không kéo tay cầm. Lỗi buộc phải điều chỉnh vi mô liên tục và làm tăng sự mệt mỏi khi làm việc trong thời gian dài.

Thông số lựa chọn khóa

• Đột quỵ - hành trình từ chiều cao ghế ngồi tối thiểu đến tối đa; các giá trị phổ biến nằm trong khoảng từ 80–140 mm đối với ghế làm việc và lên đến 200 mm đối với ghế đẩu.
• Độ dài tối thiểu và tối đa - xác định xem vị trí thấp nhất và cao nhất có phù hợp với hình dạng của bàn làm việc mà không ép người dùng phải nhún vai hoặc để chân lơ lửng.
• Lớp lực lượng - áp suất bên trong quyết định độ dễ dàng nâng lên của ghế và độ chắc chắn của nó khi nhả đòn bẩy.
• Hình học giao diện - kích thước côn của đế và hình nón của cơ cấu; xác minh để tránh lắc lư hoặc chỗ ngồi không phù hợp.
• Cảm giác van và giảm xóc — đo sáng trơn tru cho phép đi xuống dần dần mà không cần chuyển động giống như bước hoặc nảy ở các điểm dừng cuối.

Lắp đặt, vận hành và an toàn

Trước khi lắp xi lanh, hãy làm sạch các côn nối tiếp nhau để đảm bảo lắp khít chắc chắn, không có tiếng kêu. Trước tiên hãy lắp cột vào đế, sau đó căn chỉnh cơ cấu ghế lên trên côn piston và ấn chặt; tránh đập đầu thanh để bảo vệ con dấu. Hoa hồng bằng cách đạp ghế trong suốt hành trình với một người dùng đại diện: nếu ghế tự nâng lên khi nhả cần, hãy chọn loại lực thấp hơn; nếu nó chìm, hãy bước lên một lớp. Hướng dẫn người dùng cách thả nhẹ ghế trong khi kích hoạt cần gạt để chuyển động mượt mà hơn và tuổi thọ van dài hơn. Hãy coi mọi xi lanh như một bình áp suất kín—không làm thủng, nghiền nát hoặc tiếp xúc với nhiệt độ cao.

Danh sách kiểm tra nhanh để có sự phù hợp tốt

• Chiều cao ghế bao gồm phạm vi phân vị dự định của người dùng.
• Chuyển động mượt mà không có hiện tượng dính trượt hoặc “vết khía”.
• Không có sự chao đảo ở giao diện cơ sở hoặc cơ chế sau vài chu kỳ.
• Cuối hành trình có cảm giác nhẹ nhàng hơn là đột ngột.

Thay thế xi lanh nâng khí hạng nặng : Xếp hạng tải, Độ bền và Lựa chọn nâng cấp

Trong môi trường có nhiều người dùng hơn, có nhân viên làm việc 24/7 hoặc chia sẻ thường xuyên, thay thế xi lanh nâng khí hạng nặng có thể kéo dài đáng kể tuổi thọ sử dụng. So với các thiết bị tiêu chuẩn, xi lanh hạng nặng thường sử dụng các ống áp suất dày hơn, các thanh có đường kính lớn hơn để chống mất ổn định và các vòng đệm được thiết kế cho tải trọng cao hơn và nhiều chu kỳ hơn. Mục tiêu nâng cấp không chỉ đơn giản là nâng cao lực lượng; đó là để duy trì chuyển động có kiểm soát và khả năng giữ ổn định trong nhiều điều kiện thực tế hơn, bao gồm sự thay đổi nhiệt độ và tải trọng bên do nghiêng hoặc lăn trên các sàn không bằng phẳng.

Nơi nhiệm vụ nặng nề được đền đáp

• Nơi làm việc chung, nơi ghế được điều chỉnh hàng chục lần mỗi ngày.
• Không gian công nghiệp có sự thay đổi về bụi và nhiệt độ làm tăng tốc độ mài mòn của vòng đệm.
• Các tình huống mà người dùng thường xuyên nghiêng về phía trước hoặc ngồi trên mép, làm tăng tải trọng bên.

Tiêu chuẩn và hạng nặng - So sánh tường thuật

Xi lanh tiêu chuẩn nhẹ hơn, ít tốn kém hơn và thường cho cảm giác vận hành dễ dàng hơn một chút ở mức tải thấp; tuy nhiên, dưới tải tĩnh hoặc động cao, nó có thể chìm dần hoặc rung lắc sớm hơn khi các giao diện bị mòn. Một xi lanh hạng nặng chống lại sự di chuyển xuống dốc đó, giữ cho chuyển động tuyến tính sau nhiều chu kỳ hơn và giữ thẳng khi chịu tải bên, mặc dù nó có thể nặng hơn và chi phí ban đầu cao hơn. Nếu ghế được giao cho những người sử dụng đơn lẻ, nhẹ hơn thì loại ghế tiêu chuẩn có thể tiết kiệm; nếu ghế được gộp lại hoặc sử dụng suốt ngày đêm, tùy chọn hạng nặng thường mang lại tổng chi phí sở hữu thấp hơn vì số lần thay thế và thời gian ngừng hoạt động sẽ giảm.

Mẹo nâng cấp

• Khớp độ côn và chiều dài tổng thể để bảo toàn hình dạng chỗ ngồi sau khi thay thế.
• Ghi lại chiều cao ghế ngồi tối thiểu/tối đa trước khi trang bị thêm và xác minh chúng sau khi lắp đặt.
• Khi nghi ngờ giữa hai loại lực, hãy chọn loại thấp hơn và dựa vào hành trình để áp dụng cho hầu hết người dùng; lực quá mức gây tổn hại đến khả năng sử dụng.

Biểu đồ kích thước xi lanh nâng khí : Kích thước, Lớp lực và Lựa chọn nhanh

rõ ràng xi lanh nâng khí biểu đồ kích thước giảm phỏng đoán bằng cách ánh xạ các trường hợp sử dụng sang hình học và lực. Ba số lõi là chiều dài tối thiểu (nén), hành trình (hành trình có thể sử dụng) và chiều dài tối đa (nén cộng với hành trình). Kết hợp những thứ đó với loại lực thích hợp để ghế không tự nâng lên cũng như không chìm xuống khi nhả cần. Vì chân đế và cơ chế tăng thêm chiều cao ngăn xếp nên hãy luôn coi bất kỳ biểu đồ nào là điểm bắt đầu và xác nhận trên ghế thực tế để tránh gây khó chịu quá mức cho người dùng thấp hơn hoặc cao hơn.

Ánh xạ quy tắc ngón tay cái theo trường hợp sử dụng

• Ghế làm việc chung: lực trung bình, hành trình 100–120 mm, chiều dài tối thiểu vừa phải đối với chiều cao bàn tiêu chuẩn.
• Ghế dùng chung: lực trung bình-cao, hành trình 120–140 mm để bao phủ nhiều đối tượng hơn.
• Ghế đẩu: lực cao, hành trình 160–200 mm kết hợp với vòng chân để tạo sự ổn định.
• Chỗ ngồi nhỏ gọn: lực thấp, hành trình 80–100 mm và chiều dài tối thiểu ngắn dành cho bàn thấp.

Biểu đồ minh họa (Giá trị biểu thị)

Cách sử dụng biểu đồ hiệu quả

1. Bắt đầu với số lượng người dùng và chiều cao bàn làm việc; chọn một nét bao gồm cả hai đầu.
2. Chọn loại lực giúp cân bằng ghế với người dùng thông thường; xác minh rằng nó không tự tăng lên.
3. Kiểm tra độ dài tối thiểu và tối đa so với đồ nội thất thật để tránh bị chèn ép ở đầu gối hoặc vai ở mức quá cao.
4. Làm mẫu một chiếc ghế và thu thập phản hồi trước khi tiêu chuẩn hóa trên toàn bộ đội ghế của bạn.

Cách đo hành trình xi lanh nâng khí : Công cụ, phương pháp và xác minh

Biết cách đo hành trình xi lanh nâng khí ngăn ngừa các lỗi đặt hàng và đảm bảo đáp ứng các mục tiêu về công thái học. Phương pháp đáng tin cậy nhất là đo ghế: ghi lại chiều dài đóng khi thanh được lắp vào hoàn toàn, sau đó ghi lại chiều dài khi mở với thanh được kéo dài hoàn toàn; sự khác biệt là đột quỵ. Khi việc tháo ra là không thể thực hiện được, bạn có thể đánh dấu thanh lộ ra ở vị trí chỗ ngồi thấp nhất và cao nhất, sau đó đo khoảng cách giữa các điểm. Để có độ lặp lại tốt nhất, hãy sử dụng các điểm tham chiếu nhất quán (đế hình nón đến đầu que hoặc vai bộ chuyển đổi), đo hai lần và lấy kết quả trung bình.

Quy trình từng bước

1. Tháo xi lanh một cách cẩn thận, bảo vệ thanh khỏi vết lõm hoặc trầy xước.
2. Xác định các mặt phẳng tham chiếu: đế hình nón và phần trên của thanh hoặc bộ chuyển đổi kèm theo.
3. Đo chiều dài khép kín trên bề mặt phẳng với tải trọng trục nhẹ để đảm bảo nén hoàn toàn.
4. Cho phép mở rộng hoàn toàn, sau đó đo chiều dài mở giữa các điểm tham chiếu giống nhau.
5. Tính toán đột quỵ: S = L _mở − L _{đóng cửa} .
6. Ghi lại đường kính ống và thanh bên ngoài để xác nhận độ cứng và lớp giao diện.

Phương pháp so sánh trong câu

Đo ngoài ghế thường là chính xác nhất vì cơ chế không thể che khuất điểm dừng thực sự; đo trên ghế nhanh hơn nhưng có thể báo cáo hành trình thấp hơn nếu các liên kết hạn chế chuyển động. Thước cặp có dung sai chặt chẽ hơn thước dây, nhưng thước cứng là đủ nếu phép đo được lặp lại. Đọc dữ liệu của nhà sản xuất nhanh nhất khi biết số kiểu máy; tuy nhiên, việc thay thế hoặc sửa đổi thiết kế có thể làm cho số in khác với bộ phận hiện có, vì vậy việc kiểm tra thực tế là điều khôn ngoan trước khi mua một lô.

Những cạm bẫy phổ biến cần tránh

• Trộn các điểm tham chiếu giữa các phép đo đóng và mở.
• Bỏ qua chiều cao ngăn xếp từ bộ điều hợp hoặc tấm che trang trí.
• Đo trong khi van mở một phần, dẫn đến kết quả đo không nhất quán.

Xi lanh nâng khí yên tĩnh cho tủ : Các phương pháp hay nhất về Nguồn tiếng ồn, Giảm chấn và Lắp đặt

Trong tủ và nắp đồ nội thất, một yên tĩnh xi lanh nâng khí cho tủ biến đổi chất lượng cảm nhận bằng cách loại bỏ tiếng đập mạnh, tiếng rít và tiếng trò chuyện. Không giống như các cột ngồi thẳng đứng, các trụ tủ hoạt động ở nhiều góc độ khác nhau và tận dụng những thay đổi trong suốt hành trình, giúp khuếch đại mọi sai lệch hoặc kích thước quá lớn. Tiếng ồn thường đến từ ba nơi: nhiễu loạn bên trong khi tốc độ khí quá cao, trượt dính ở tốc độ thấp ở vòng đệm thanh khô và cộng hưởng bên ngoài trong giá đỡ hoặc tấm mỏng. Thuốc giải độc gấp ba lần—lực chính xác để tốc độ giữa hành trình duy trì ở mức khiêm tốn, định giá trơn tru hoặc giảm chấn đóng mềm gần cuối hành trình và giá đỡ cứng nhắc ngăn phần cứng hoạt động như một bảng âm thanh.

Nguyên tắc thiết kế để vận hành yên tĩnh

• Ưu tiên hành trình dài hơn với lực thấp hơn một chút để giảm tốc độ mở tối đa.
• Gắn thanh truyền xuống ở vị trí đóng khi có thể để dầu bôi trơn phốt chính.
• Sử dụng vòng bi hình cầu hoặc trục có ống lót polymer để điều chỉnh những sai lệch nhỏ mà không gây ra tiếng kêu.
• Thêm các miếng đệm đàn hồi tại các điểm tiếp xúc để hấp thụ năng lượng dư thừa ở điểm dừng cuối.
• Siết chặt giá đỡ và kiểm tra mô-men xoắn của dây buộc sau 10–20 chu kỳ khi vật liệu lắng xuống.

Triệu chứng, nguyên nhân và cách khắc phục tiếng ồn

Nếu chuyển động phát ra tiếng kêu khi khởi động thì có thể vòng đệm đã khô; đạp nắp nhiều lần với thanh hướng xuống dưới thường khôi phục lại sự im lặng. Nếu tủ “bật” gần như mở hoàn toàn, lực có thể quá cao hoặc đòn bẩy tăng vào cuối hành trình; di chuyển giá đỡ vài mm để làm phẳng cánh tay đòn có thể làm phẳng biên dạng. Tiếng kêu lạch cạch dai dẳng sau khi dừng chuyển động thường là do bên ngoài — vít lỏng, tấm mỏng hoặc tiếp xúc phần cứng — vì vậy giằng hoặc đệm kín sẽ giải quyết được vấn đề này mà không cần tự thay xi lanh.

Danh sách kiểm tra xác minh

• Chu kỳ đóng/mở ít nhất 20 lần đối với đệm kín; đánh giá âm thanh sau đó
• Xác nhận rằng không có sự can thiệp nào trong toàn bộ hành trình, bao gồm cả tay cầm và các tấm liền kề.
• Đảm bảo các trục không thể bị ràng buộc ở các góc quá lớn; ràng buộc khuếch đại tiếng ồn và làm giảm tuổi thọ.
